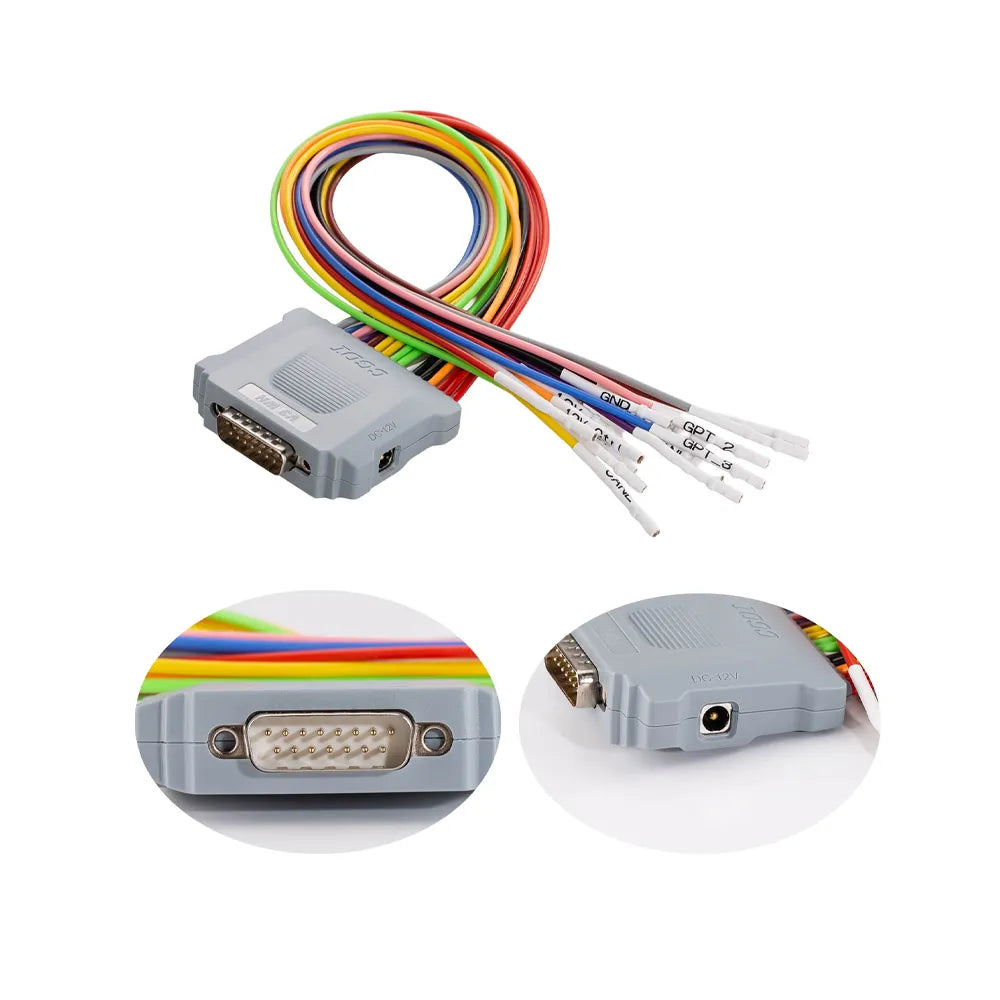

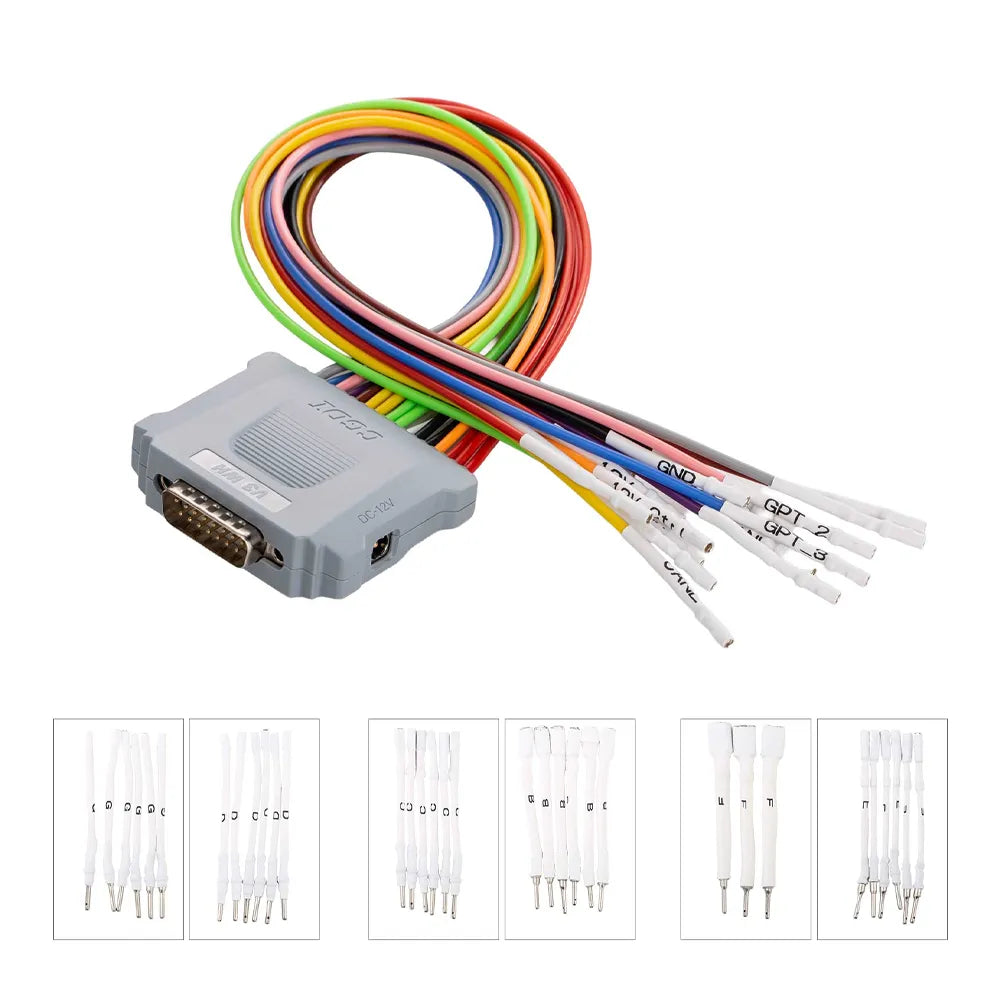

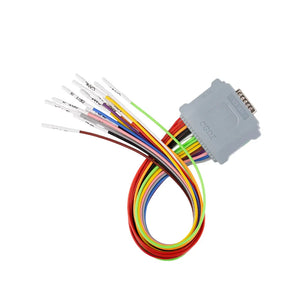

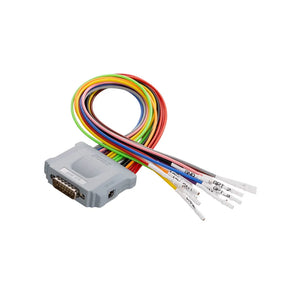

CGDI FC200 Nuevo DB15 Harness 2026 — Arnés de conexión para programación de ECU

El CGDI FC200 New DB15 Harness 2026 es un arnés de conexión diseñado para trabajar con el programador de ECU CGDI FC200. Permite conectar señales eléctricas y de comunicación entre el equipo y módulos electrónicos automotrices durante procedimientos compatibles de lectura y escritura en banco (Bench) o modo Boot.

Esta versión incorpora líneas adicionales de control de 12 V y GPT-4 de 3.3 V, pensadas para ampliar la compatibilidad con determinados procedimientos y ECU compatibles con el FC200.

Características principales

• Versión nueva DB15: diseñada para el programador CGDI FC200.

• Control adicional de 12 V: incorpora un cable naranja de control.

• Línea GPT-4: incluye un cable gris de 3.3 V.

• Conexiones para señales de comunicación: dispone de líneas CAN-H, CAN-L y K-Line.

• Conexión flexible a ECU: facilita el cableado según el diagrama de conexión del módulo seleccionado en el software.

• Aplicaciones de lectura y escritura: para ECU compatibles con el FC200 y el procedimiento correspondiente.

Especificaciones técnicas

Honda / Acura:
KEIHIN 37820-R48-H73 SH7058
KEIHIN 37820-R48-H71 SH7058
KEIHIN 37820-R62-H13 SH7058
KEIHIN 37820-RLH-H53 SH72543
KEIHIN 37820-RLH-H63 SH72543
KEIHIN 37820-RLH-H62 SH72543
KEIHIN 37820-R62-H65 SH7058
KEIHIN 37820-RZS-F53 SH7058
KEIHIN 37820-RZT-H64 SH7058
KEIHIN 37820-RZS-F54 SH7058
KEIHIN 37820-RZT-H12 SH7058
KEIHIN 37820-R62-H64 SH7058
KEIHIN 37820-R62-H71 SH7058
KEIHIN 37820-Rxx-xxx SH7058
KEIHIN 37820-xxx-xxx SH7058

Nuevo DB15:

Red 12V
Orange 12 Ctrl
Black GND
Green CAN H
Yellow CAN L
White K-line
Brown GPT-0 5V
Purple GPT-1 5V
Pink GPT-2 3.3V
Blue GPT-3 3.3V
Gray GPT-4 3.3V

¿Para quién es ideal?

• Técnicos especializados en electrónica automotriz.

• Talleres de programación, diagnóstico y reparación de ECU.

• Profesionales que trabajan con módulos fuera del vehículo.

• Usuarios del CGDI FC200 que necesitan el arnés actualizado para determinados procedimientos.

Compatibilidad importante

La compatibilidad depende del modelo de ECU, el diagrama de cableado y la versión del software FC200. La versión nueva DB15 es necesaria para determinadas aplicaciones de la versión 1.4.0.0, incluidos ciertos módulos Honda y Acura KEIHIN; el arnés antiguo puede seguir siendo adecuado para procedimientos compatibles con versiones anteriores.

Importante: este producto es un arnés de conexión, no un programador independiente. El equipo CGDI FC200 se vende por separado, salvo que la publicación indique expresamente lo contrario. Antes de alimentar o conectar una ECU, sigue el diagrama específico del software para evitar daños en el módulo.
