Banqueador Godiag GT100+ Pro
- GODIAG GT100+ es la nueva generación de GT100, que cubre todas las funciones de GT100 y agrega Pantalla Electrónica de Corriente para Módulo ECU.
- Admite más protocolos como CANBUS, K-Line, PWM, VPW+, KWP2000.
- Admite todas las llaves perdidas de Porsche, VW, Mitsubishi, etc.

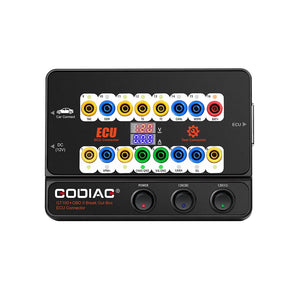

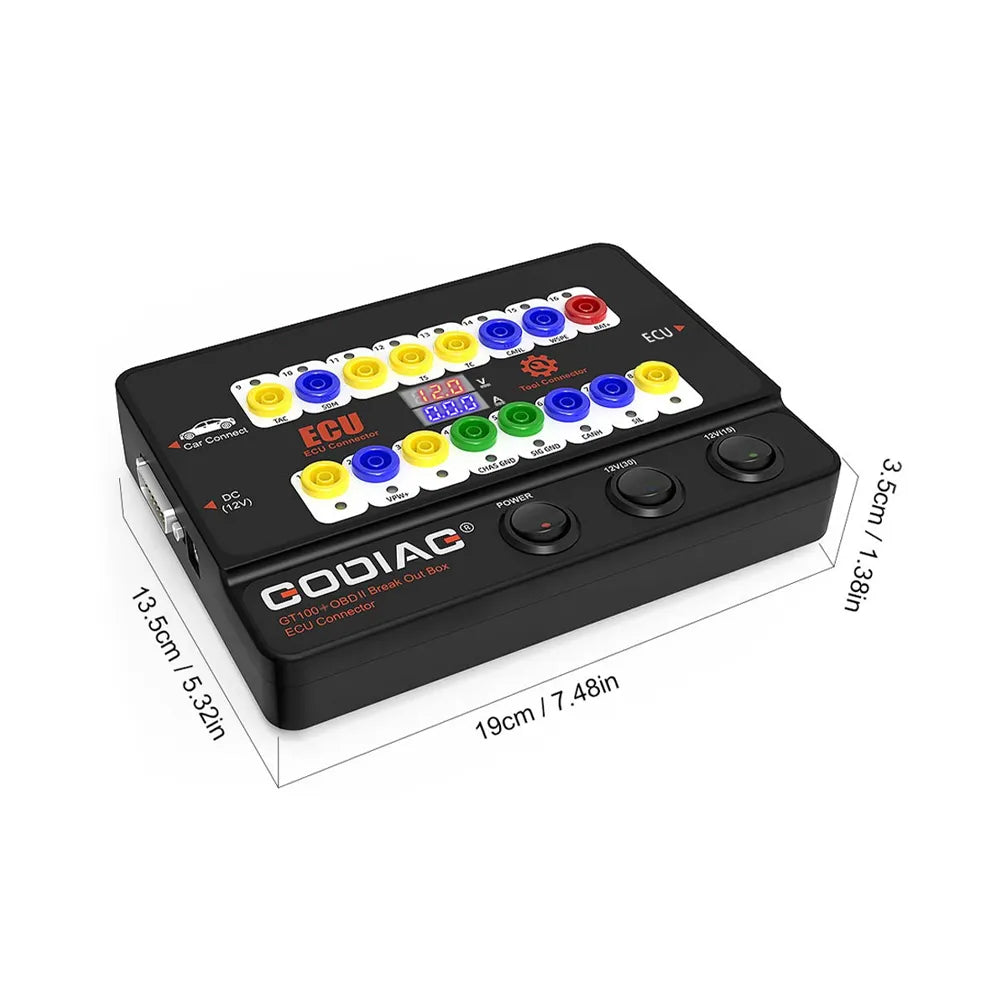

GODIAG GT100+ GT100 Pro OBDII Breakout Box ECU Conector de banco con pantalla electrónica de corriente
GODIAG GT100+ Aspectos destacados:
1. Nueva generación de GT100, agrega pantalla electrónica de corriente. Puede ver intuitivamente la pantalla actual de la ECU conectando el módulo de la ECU con la interfaz Banana o el cable DB25, lo que puede facilitar mucho su trabajo.
2. Conexión de ECU + Detector de protocolo OBDII + Pantalla electrónica de corriente.
3. El cable se puede extender, con un adaptador dedicado opcional .
4. Trabaje junto con Xhorse VVDI2, dispositivos Autel, Launch, Foxwell, etc.
5. Convierta la interfaz de diagnóstico OBD1 a la interfaz de diagnóstico OBD2 estándar.
6. Un año de garantía.
Detalles de GODIAG GT100+:

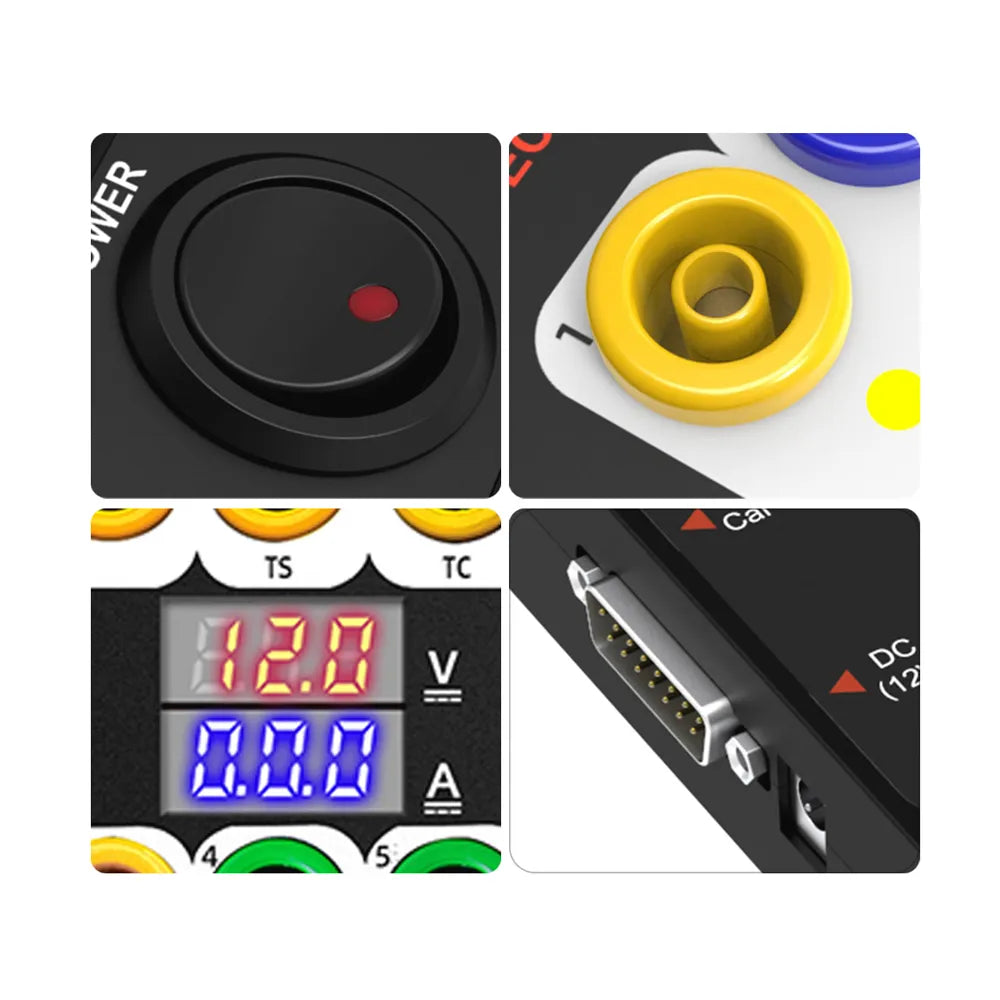

1. GT100+ agrega pantalla electrónica de corriente.
En el banco, conecte el módulo ECU usando el conector banana o el adaptador ECU dedicado db25, Godiag GT100+ mostrará la corriente electrónica.
La ventaja de mostrar el valor actual electrónico:
El usuario puede ver intuitivamente el estado actual de la ECU. Si no se muestra la corriente o la corriente mostrada no coincide con la esperada por el técnico, se puede verificar inmediatamente si el cableado es incorrecto. Si es correcto, se puede determinar si la ECU está dañada, por lo que no es necesario realizar una comunicación de diagnóstico y se puede reparar directamente.
Si muestra demasiada corriente, también puedes determinar si el cable está conectado incorrectamente o si la ECU está rota.
2. GT100+ agrega comunicación mediante protocolo CANBUS
Los pines 1, 9, 3, 11, 12, 13 y 8 del GT100+ (correspondientes al conector banana amarillo de la máquina) son interfaces con protocolo OBD2 no estándar que pueden mostrar el protocolo de comunicación CAN-BUS o K-Line. El GT100 solo puede mostrar el protocolo K-Line Pwm Vpw+ KWP 2000. El GT100+ mostrará el protocolo de comunicación CAN-BUS K-Line Pwm Vpw+ KWP 2000.
3. Restablecer el instrumento/inmovilizador cuando se pierden todas las llaves
Si desea programar la llave de un VW, Porsche, Mitsubishi u otros vehículos con todas las llaves perdidas, o programar la ECU de un Toyota, primero debe activar el tablero (reiniciando el instrumento) o activar el módulo inmovilizador. Después, puede operar directamente con el GT100 GT100+.
a. Para reemplazar la ECU del motor de Toyota o usar un programador de llaves para programar Toyota cuando se pierden todas las llaves, es necesario cortocircuitar los pines 13-4.
b. Para programar la llave Mitsubishi con todas las llaves perdidas o para configurar OBDII cuando se pierden todas las llaves remotas, cortocircuite PIN1-PIN4.
c. Para llaves Porsche y VAG de 4.ª/5.ª generación (por ejemplo, el nuevo A6L Touareg, A4, Q5 y A7), utilice el GT100+ para cortocircuitar el conector banana PIN 16 al PIN 1 para iluminar el tablero. Después, utilice la herramienta de programación de llaves para conectarlo al adaptador hembra del GT100+ y recopilar datos. Algunos tableros de vehículos no se iluminan, pero también se pueden recopilar datos, por ejemplo, el A6L Q7.

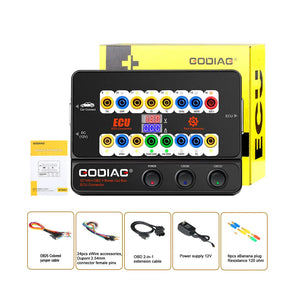

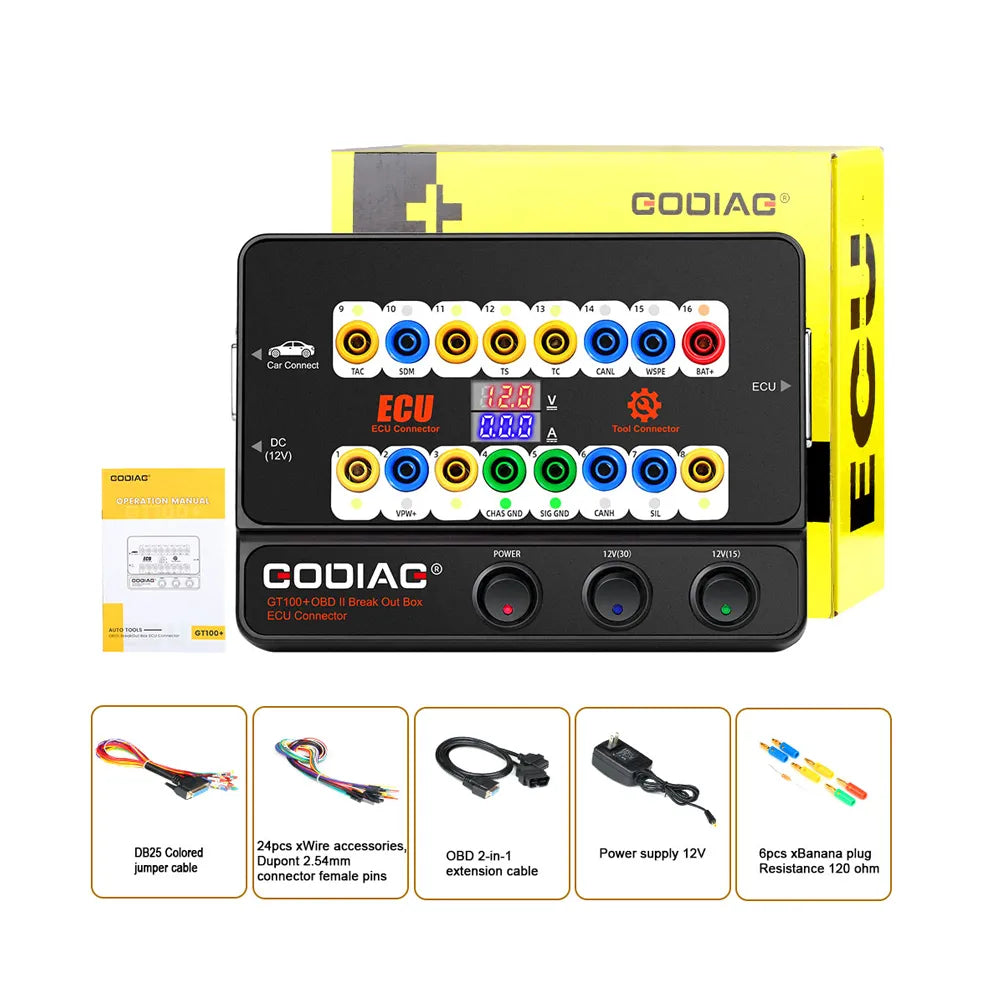

El paquete incluye:
1 pieza x Host
1 pieza x Cable de extensión OBD 2 en 1
1 pieza x Cable puente de color
1 pieza x Fuente de alimentación 12 V
1 pieza x Resistencia 120 ohmios
6 piezas x Conector banana
24 piezas x Accesorios de cable, pines hembra del conector Dupont de 2,54 mm
